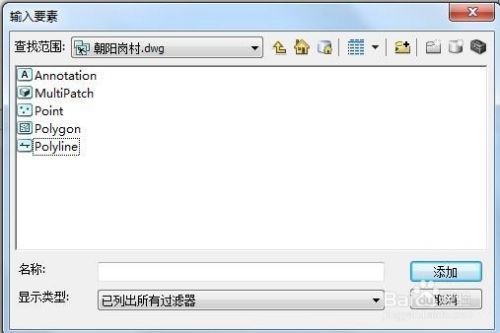

工具/原料 Auto CAD Arcgis win7系统电脑 方法/步骤 1 首先将CAD批量转为shp,利用arcgis中的arctoolbox,转换工具-------转为shapefile----------批量 注意:输入要素时一定要双击这个dwg文件

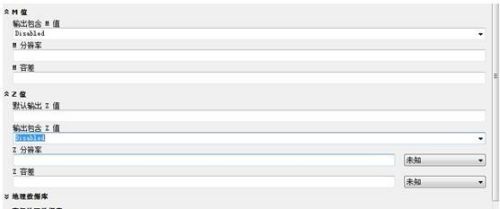

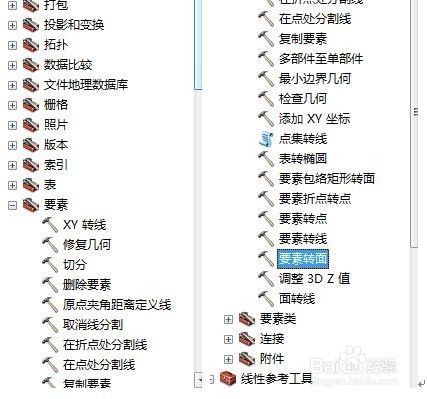

2 将annotation和polyline添加进去。 点击右下角环境。 将m值和z值设为Disabled,然后确定。此时将得到一个点图层和一个线图层,利用数据管理工具-------要素-------要素转面,将线图层转为面图层。
3 Layer代表原来cad所在图层, Refname代表属性。通过这两项筛选有用的要素,删除无用的要素。 然后进行空间挂接。分析工具------叠加分析-------空间连接。

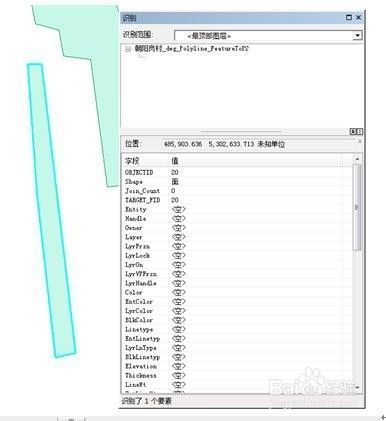

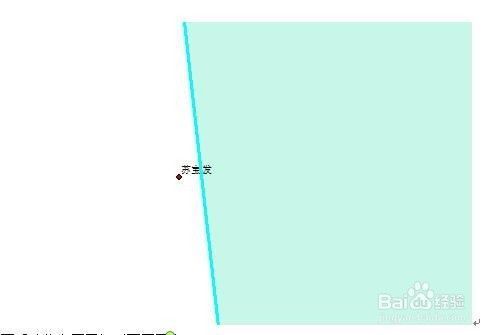

4 目标要素选择面图层,连接要素选择点图层,点击右下角环境。 将m值和z值设为Disabled,然后确定。 如果发现某一块地没有属性,则说明点图层没有在面图层上。如下, 需要手动将点图层挪到面图层内。
